Ucelený vzduchotechnický systém

VZT jednotka typu MTP je určena pro dopravu a úpravu vzduchu v objektech průmyslové a občanské vybavenosti. Větrání může být v mnoha případech spojeno s vytápěním.

Zařízení se skládá z přímotopného ohřívače vzduchu, komory pro směšování větracího a oběhového vzduchu a dopravního systému pro rozvod ohřátého vzduchu.

Ohřívače jsou v blokovém provedení, spalovací okruh je oddělen od okruhu vzduchotechnického. Spaliny jsou vyvedeny přetlakovým výfukem mimo objekt. Pro režim stálého provětrávání může být jednotka doplněna bypassovým obtokem ohřívače vzduchu.

Tabulka technických údajů VZT jednotek:

	výkon	průtok vzd.	výst. tlak	spotřeba
typ	[kW]	[m3/h]	[Pa]	[m3/h]
MTP 65	75	5100	40-260	8,53
MTP 85	100	6600	40-300	11,37
MTP 100	120	8000	40-280	13,64
MTP 125	150	10000	40-300	17,05
MTP 150	175	12000	40-340	19,89
MTP 175	200	14000	40-360	22,73
MTP 225	260	18000	40-380	29,55
dále	350-1160	24-73500	40-500	4,7-33

Příklad řešení distribučního systému:

Technický návrh

řešení distribučního systému

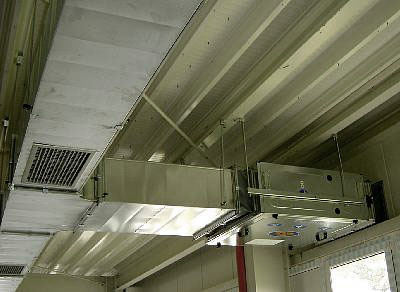

Realizace
